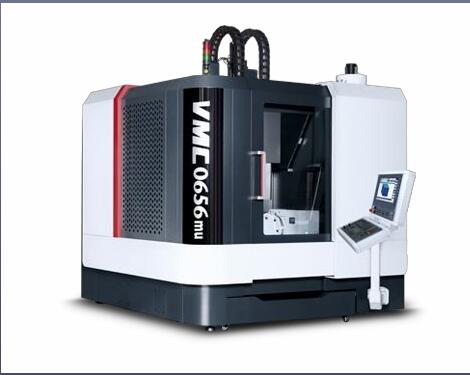

VMC0656m |
|
|
杭州一機機床五軸高速加工中心VMC-MU系列工作臺 |
|
|
|
杭州一機機床五軸高速加工中心VMC-MU系列工作臺尺寸 |
mm |
630×850 |
|
兩立柱間最大距離 |
mm |
1020 |
|
杭州一機機床五軸高速加工中心VMC-MU系列允許最大荷重 |
kg |
500 |
|
杭州一機機床五軸高速加工中心VMC-MU系列T型槽尺寸 |
mm×個 |
18×5 |
|
加工范圍 |
|
|
|
杭州一機機床五軸高速加工中心VMC-MU系列滑鞍最大行程－X軸 |
mm |
630 |
|
杭州一機機床五軸高速加工中心VMC-MU系列工作臺最大行程－Y軸 |
mm |
500 |
|
主軸箱最大行程－Z軸 |
mm |
450 |
|
杭州一機機床五軸高速加工中心VMC-MU系列主軸端面至工作臺面距離 |
|
|
|
最大 |
mm |
600 |
|
最小 |
mm |
150 |
|
主軸 |
|
|
|
杭州一機機床五軸高速加工中心VMC-MU系列錐孔（1:10） |
|
HSKA63 |
|
轉速范圍 |
r/min |
40-16000 |
|
杭州一機機床五軸高速加工中心VMC-MU系列最大輸出扭矩 |
N.m |
61/80 |
|
主電機功率 |
kW |
18/30 |
|
快速移動 |
|
|
|
X軸 |
m/min |
40 |
|
Y軸 |
m/min |
40 |
|
Z軸 |
m/min |
40 |
|
刀庫 |
|
|
|
杭州一機機床五軸高速加工中心VMC-MU系列最大刀具長度 |
mm |
300 |
|
形式 |
|
傘式 |
|
容量 |
把 |
16把 |
|
杭州一機機床五軸高速加工中心VMC-MU系列換刀時間（刀對刀） |
s |
3 |
|
杭州一機機床五軸高速加工中心VMC-MU系列最大刀具重量 |
kg |
7 |
|
機床定位精度 |
|
|
|
杭州一機機床五軸高速加工中心VMC-MU系列執行標準（ISO 10791-4） |
mm |
0.014(0.006帶光柵尺) |
|
執行標準（JISB6330） |
mm |
±0.008(±0.003帶光柵尺) |
|
杭州一機機床五軸高速加工中心VMC-MU系列重復定位精度 |
|
|
|
執行標準（ISO 10791-4) |
mm |
0.008(0.003帶光柵尺) |
|
杭州一機機床五軸高速加工中心VMC-MU系列執行標準（JISB6330） |
mm |
±0.004(±0.0015帶光柵尺) |
|
主機重量 |
kg |
7000 |
|
電氣總?cè)萘?/td>
|
KVA |
60 |
|
杭州一機機床五軸高速加工中心VMC-MU系列數控系統 |
|
西門子840D
|
