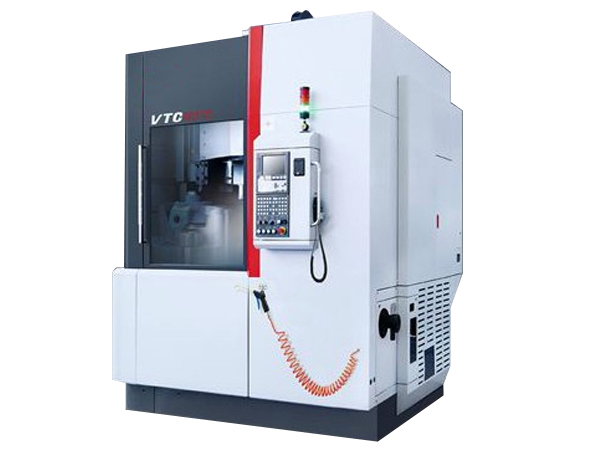

| VTC4048 | VTC6070 | VTC8080 | ||
| 杭州一機VTC立式數控車床加工能力 | ||||
| 最大回轉直徑 | mm | 500 | 800 | 1000 |
| 杭州一機VTC立式數控車床最大車削直徑 | mm | 400 | 600 | 800 |
| 杭州一機VTC立式數控車床最大車削高度 | mm | 480 | 700 | 800 |
| 主軸 | ||||
| 杭州一機VTC立式數控車床轉速范圍 | r/min | 50-2200 | 50-1000 | 50-1000 |
| 杭州一機VTC立式數控車床卡盤直徑 | " | 12 | 500 | 630 |
| 主軸端部型號 | A28 | A211 | A215 | |
| 杭州一機VTC立式數控車床主軸軸承直徑（前） | mm | 160 | 180 | 200 |
| 杭州一機VTC立式數控車床主軸最大扭矩 | Nm | 500 | 840 | 2200 |
| X/Z軸 | ||||
| X軸行程 | mm | -50-250 | -50-650 | 800 |
| 杭州一機VTC立式數控車床Z軸行程 | mm | 500 | 625 | 850 |
| X軸快移速度 | m/min | 10 | 10 | 10 |
| 杭州一機VTC立式數控車床Z軸快移速度 | m/min | 15 | 15 | 15 |
| 杭州一機VTC立式數控車床精度 | ||||
| 杭州一機VTC立式數控車床加工精度 | mm | IT6 | IT6-IT7 | IT6-IT7 |
| X/Z軸定位精度 | mm | 0.012/0.015 | 0.018/0.020 | 0.018/0.020 |
| X/Z軸重復定位精度 | mm | 0.006/0.006 | 0.006/0.008 | 0.0075/0.015 |
| 杭州一機VTC立式數控車床刀架 | ||||
| 杭州一機VTC立式數控車床刀架形式 | 臥式八工位 | 立式六工位或臥式八工位 | 立式六工位或臥式八工位 | |
| 杭州一機VTC立式數控車床外圓刀發具尺寸 | mm | 32×32 | 32×32 | 32×32 |
| 杭州一機VTC立式數控車床鏜刀桿發具尺寸 | mm | 40/32/25 | 50/40/32 | 50/40/32/25 |
| 杭州一機VTC立式數控車床系列電機功率 | ||||
| 杭州一機VTC立式數控車床主軸電機（額定/30min) | kW | 15/18.5 | 22/26 | 37/45 |
| X軸伺服電機 | kW | 1.8 | 3 | 3 |
| 杭州一機VTC立式數控車床系列Z軸伺服電機 | kW | 3 | 3 | 4.2 |
| 杭州一機VTC立式數控車床系列冷卻泵電機 | kW | 0.75 | 0.75 | 0.75 |
| 機床外形尺寸 | ||||
| 長 | mm | 2357 | 3350 | 2960 |
| 寬 | mm | 2970 | 2800 | 3920 |
| 高 | mm | 3150 | 3420 | 3671 |
| 杭州一機VTC立式數控車床機床凈重 | kg | 11000 | 13000 | 15000 |
