M7180

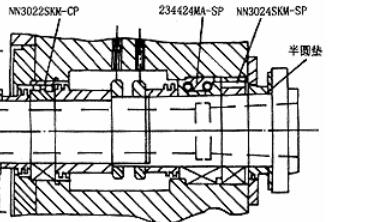

平面磨床主軸組件的設計。圖是M7180
平面磨床主軸結構圖。M7180平面磨床主軸為三支承，前、中軸承在M
7180平面磨床主軸箱內，是主要支承，后軸承在變速箱中，是M7180平面磨床輔助支承。M7180平面磨床前軸承是NN3024SKM-SP及234424MA-SP，
M7180平面磨床中間軸承為NN3022SKM-CP。這種軸承配列具有很高的剛性，M7180平面磨床軸向力及徑向力分別由不同的軸承負擔，軸向熱膨脹可由M7180平面磨床圓柱滾子軸承吸收。M7180平面磨床后軸承是向心球軸承D220。M7180平面磨床賣價與M7180平面磨床軸承有關。M7180平面磨床軸承孔的同軸度很難保證，所以M7180平面磨床后軸承與箱體孔的配合較松，前、中軸承用長效潤滑脂潤滑，并用M7180平面磨床主軸中間的兩個背帽調節。M7180平面磨床主軸前端的兩個半圓墊在裝配時配磨，用來調整M7180平面磨床前軸承的預負荷。因此
M7180平面磨床賣價與M7180平面磨床主軸孔徑為70有關。
M7180平面磨床溫升及熱變形情況關系著M7180平面磨床賣價的高低。M7180平面磨床中間軸承位于變速箱與主軸箱之間，散熱條件較差，致使M7180平面磨床中間軸承的溫升高于前軸承。M7180平面磨床變速箱的潤滑采用體外循環形式，且油量較大，可以把M7180平面磨床軸承處的部分熱量帶走，因此M7180平面磨床賣價高。M7180平面磨床中間軸承的溫升并不太高。下面是M7180平面磨床主軸溫升及熱變形情況： M7180平面磨床主軸中速1180r/min，時間180min，室溫25.5℃；M7180平面磨床前軸承最高溫度32.0℃，溫升7℃；M7180平面磨床中間軸承最高溫度32.4℃，溫升6.4℃； 主軸中心線在主平面上的變形量為9.5μm； M7180平面磨床主軸中心線在次平面上的變形量為8.5μm； 主軸軸向變形量為18.5μm；M7180平面磨床主軸高速2360r/min，時間180min，室溫25℃；；M7180平面磨床前軸承最高溫度44.6℃，溫升19.6℃；M7180平面磨床后軸承最高溫度51.5℃，溫升26.5℃。
