M7132
平面磨床對電氣控制的要求。主要控制M7132
平面磨床電器為三臺電機：M
7132平面磨床主電動機、
M7132平面磨床冷卻泵電機、M7132平面磨床快速移動電機。M7132平面磨床電機都要有短路保護措施。信號說明如表1所示。M7132平面磨床主電動機和冷卻泵電機采用熱繼電器進行過載保護；主電動機要采用降壓起動方式起動；M7132平面磨床主電動機要求能夠正反轉控制，并且有點動調整控制和長動控制，采用M7132平面磨床反接制動；M7132平面磨床主回路負載的電流大小能夠監控，但要防止啟動M7132平面磨床電流對電流表產生沖擊；控制電路分析。M7132平面磨床價錢與M7132平面磨床的電氣控制原理有關。M7132平面磨床共有3臺電動機，M1為M7132平面磨床主軸電動電氣控制與可編程控制技術機，可以實現M7132平面磨床電動機正反轉運轉。M7132平面磨床廠家采用反接制動；M2為冷卻泵電動機；M3為快速移動電動機。

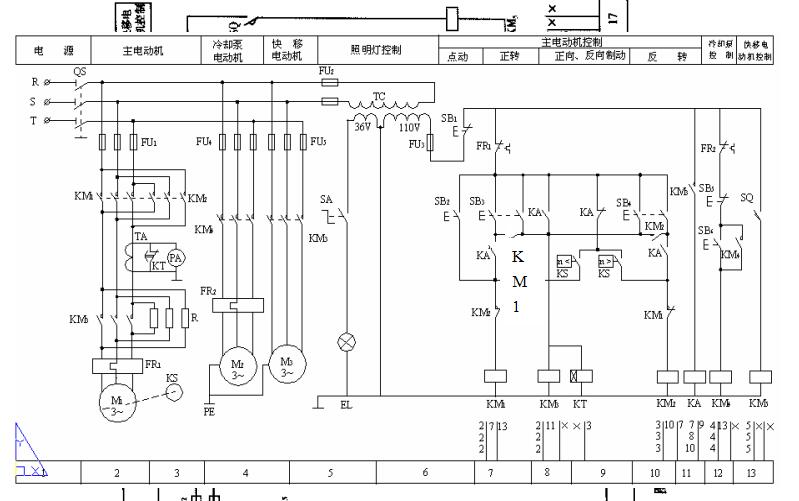

M7132平面磨床價錢與M7132平面磨床接觸器有關。M7132平面磨床繼電器KS與主軸同軸，當正向轉速大于100r／min時，KSF閉合；當反向轉速大于100r／min時，KSR閉合。SQ為快速移動的手動控制。M7132平面磨床的電氣控制原理圖。M7132平面磨床主電路分析圖所示的主電路中有3臺電動機的驅動電路，隔離開關QS將三相電源引入，電動機M1，M7132平面磨床電路接線分為三部分：第一部分由正轉控制M7132平面磨床交流接觸器KM1，和反轉控制交流接觸器KM2：的兩組主觸頭構成M7132平面磨床電動機的正反轉接線。因此M7132平面磨床價錢與M7132平面磨床交流接觸器有關。
第二部分為一電流表A經電流互感器TA接在主電動機M，的動力回路上，以監視M7132平面磨床電動機繞組工作時的電流變化，為防止M7132平面磨床電流表被起動電流沖擊損壞，利用一時間M7132平面磨床繼電器的動斷觸頭，在起動的短時間內將電流表暫時短接掉；第三部分為一串聯電阻限流控制部分，M7132平面磨床交流接觸器KM3的主觸頭控制限流電阻R的接人和切除，在進行點動調整時，為防止連續的起動電流造成M7132平面磨床電動機過載，串人限流電阻R，保證電路設備正常工作才能不影響M7132平面磨床價錢。
