平面磨床尾座的安裝工藝。M7132
平面磨床尾座的安裝分兩步進行。
M7132平面磨床廠家調整M

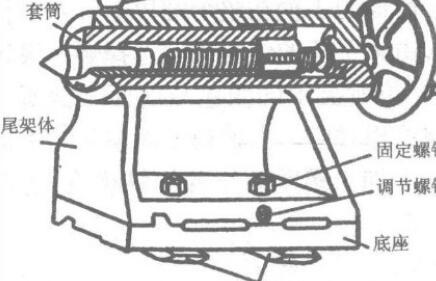

7132平面磨床尾座的安放位置。以M7132平面磨床床身上尾座導軌為基準，配刮尾座底板，使其達到裝配質量技術要求中規定的刮研點數。M7132平面磨床廠家將M7132平面磨床尾座部件裝在床身上，按圖所示測量M7132平面磨床尾座的兩項精度；床鞍移動軌跡對尾座套筒伸出部分軸線的平行度 測量方法是：使頂尖套伸出尾座體100mm，并與M7132平面磨床尾座體鎖緊。移動M7132平面磨床床鞍使固定在其上的百分表觸頭分別觸于頂尖套的上素線和側素線上，百分表在100mm內讀數差，即為平行度誤差，如圖所示。
M7132平面磨床報價與M7132平面磨床精度要求有關。M7132平面磨床精度要求是；上素線允差為0.01/100；側素線允差為0.03/100（以上均指頂尖套的遠端處）。M7132平面磨床報價與M7132平面磨床尾座套筒錐孔有關。M7132平面磨床床鞍移動軌跡對尾座套筒錐孔中心線的平行度 在M7132平面磨床尾座套筒內插入一根檢驗心軸（測量長度300mm），尾座套筒退回尾座體內并鎖緊。M7132平面磨床廠家然后移動床鞍，使固定在M7132平面磨床床鞍上的百分表分別觸于檢驗心軸的上素線和側素線。百分表在300mm長度范圍內的讀數差，即為頂尖套筒錐孔中心線相對與M7132平面磨床床身導軌平行度誤差，如圖所示。M7132平面磨床廠家的要求為：上素線允差0.03/300；側素線允差0.03/300。為了消除檢驗M7132平面磨床心軸本身誤差對測量的影響，一次檢驗后，將檢驗M7132平面磨床心軸退出，轉180°后再插入，重新檢驗一次，兩次測量結果的代數和之半，即為該項實際誤差值。
校正M7132平面磨床尾座精度才不會影響M7132平面磨床報價。校正M7132平面磨床尾座精度時，可以刮研底板的下導軌面或尾座與底板的連接面，或在配刮M7132平面磨床尾座底板時同時進行上述測量，根據測量結果，有針對性的修刮尾座底板的下導軌面，這樣不但保證了它與M7132平面磨床床身導軌的配合，而且達到了以上規定的平行度要求才沒有影響M7132平面磨床。
