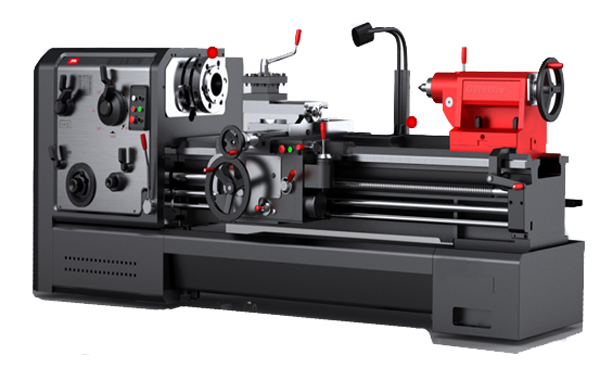

杭州一機臥式車床550/600/755/1100導軌系列
您所在的位置：主頁 > 車削系列 > 普通車床 >
普通車床
550導軌車床
    CW61(2)63A CW61(2)93A CW61(2)80A
杭州一機車床床身上最大回轉直徑 mm 630 930 800
刀架上最大回轉直徑 mm 350 650 520
杭州一機車床最大工件長度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格		 750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格		 1500,3000,
4000,5000-15000
杭州一機車床馬鞍槽內回轉直徑/有效寬度 mm 800/300 1100/300 1100/310
杭州一機車床主軸通孔直徑和軸頭型式 mm φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列）
杭州一機車床主軸通孔前端錐體和頂尖錐度 mm φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號
杭州一機車床主軸轉速級數和范圍 r/min 18種7.5-1000(B系列）
18種8.5-800(C系列）		 18種6-800
(B系列）
18種8.5-800
(C系列）		 18種5.4-720
杭州一機車床縱進給量級數和范圍 mm/r 64種0.05-24.3 64種0.05-24.3 64種0.06-24.3
范圍1：1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52
杭州一機車床范圍16：1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3
杭州一機車床用交換齒輪微量進給范圍 mm/r 0.05-0.76 0.05-0.76 0.06-0.912
杭州一機車床橫向進給量與縱進給量的比率   1/2 1/2 1/2
杭州一機車床床鞍快移速度 mm/min 4000 4000 4000
機床絲杠螺距 mm 12(公制）1/2"（英制） 12(公制）1/2"（英制） 12(公制）1/2"（英制）
杭州一機車床公制螺紋種數、范圍 mm 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）
英制螺紋種數、范圍   26種 14-1 t.p.i 26種 14-1 t.p.i 26種 14-1 t.p.i
杭州一機車床模數螺紋種數、范圍 mm 53種 0.5-120 53種 0.5-120 53種 0.5-120
杭州一機車床徑節螺紋種數、范圍   24種 28-1 DP 24種 28-1 DP 24種 28-1 DP
杭州一機車床下刀架最大橫向行程 mm 315 500 500
杭州一機車床上刀架最大行程 mm 200 200 200
杭州一機車床尾座套筒行程 mm 250 250 250
杭州一機車床尾座套筒錐度   莫氏5號 莫氏5號 莫氏5號
床身導軌寬度及淬火硬度 mm 550RC52 550RC52 550RC52
杭州一機車床主電機功率 kW 11 11 11或15
杭州一機車床快速電機功率 kW 1.1 1.1 1.1
杭州一機車床冷卻泵電機功率 w 90 90 90
寬度×高度/包裝寬度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列）		 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列）		 1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）
機床長度/包裝箱長度
杭州一機車床最大工件長度
750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150
2000 mm 4070/
3000 mm 5190/5740 5190/5400 5250/5650
4000 mm 6120/6640 6100/6350 6250/6650
5000 mm 7200/7750 7200/7430 7250/8050
杭州一機車床機床凈重
最大工件長度
750 mm 3400/4400
1500 mm 3700/4700 4200/4950 4900/6000
2000 mm 4200/5000
3000 mm 4700/5900 5200/6250 5500/6900
4000 mm 5800/7700 6300/7500 6100/8000
5000 mm 6800/8800 7300/8700 6900/9000
杭州一機車床床身寬度 mm 550 550 550
杭州一機車床最大承重 kg 2000 2000 2000

600導軌車床
    CW61(2)63B CW61(2)93B CW61(2)80B CW61(2)100 CW61(2)125
杭州一機車床床身上最大回轉直徑 mm 630 930 800 1000 1250
杭州一機車床刀架上最大回轉直徑 mm 350 650 480 680 800
杭州一機車床最大工件長度 mm 750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格		 750,1500,2000,
3000-15000
CW(93/80Q)
系列無750規格		 1500,3000,
4000,5000-15000		 1500,3000,
4000,5000-15000		 1500,3000,
4000,5000-15000
杭州一機車床馬鞍槽內回轉直徑/有效寬度 mm 800/300 1100/300 1100/310 1200/310 1400/310
杭州一機車床主軸通孔直徑和軸頭型式 mm φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列） φ104；D11(B系列） φ130；D11(C系列）
杭州一機車床主軸通孔前端錐體和頂尖錐度 mm φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號 φ120(B系列） φ140(C系列）莫氏5號
杭州一機車床主軸轉速級數和范圍 r/min 18種7.5-1000(B系列）
18種8.5-800(C系列）		 18種6-800
(B系列）
18種8.5-800
(C系列）		 18種5.4-720 18種5.4-720 18種4.8-640
杭州一機車床縱進給量級數和范圍 mm/r 64種0.05-24.3 64種0.05-24.3 64種0.06-24.3 64種0.06-24.3 64種0.05-24.3
范圍1：1 mm/r 0.1-1.52 0.1-1.52 0.1-1.52 0.1-1.52 0.1-1.52
范圍16：1 mm/r 1.6-24.3 1.6-24.3 1.6-24.3 1.6-24.3 1.6-24.3
杭州一機車床用交換齒輪微量進給范圍 mm/r 0.05-0.76 0.05-0.76 0.06-0.912 0.06-0.912 0.06-0.912
杭州一機車床橫向進給量與縱進給量的比率   1/2 1/2 1/2 1/2 1/2
杭州一機車床床鞍快移速度 mm/min 4000 4000 4000 4000 4000
機床絲杠螺距 mm 12(公制）1/2"（英制） 12(公制）1/2"（英制） 12(公制）1/2"（英制） 12(公制）1/2"（英制） 12(公制）1/2"（英制）
杭州一機車床公制螺紋種數、范圍 mm 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）		 50種 1-240
（另有14種非標螺紋）
杭州一機車床英制螺紋種數、范圍   26種 14-1 t.p.i 26種 14-1 t.p.i 26種 14-1 t.p.i 26種 14-1 t.p.i 26種 14-1 t.p.i
杭州一機車床模數螺紋種數、范圍 mm 53種 0.5-120 53種 0.5-120 53種 0.5-120 53種 0.5-120 53種 0.5-120
杭州一機車床徑節螺紋種數、范圍   24種 28-1 DP 24種 28-1 DP 24種 28-1 DP 24種 28-1 DP 24種 28-1 DP
下刀架最大橫向行程 mm 315 500 500 500 500
杭州一機車床上刀架最大行程 mm 200 200 200 200 200
杭州一機車床尾座套筒行程 mm 250 250 250 250 250
尾座套筒錐度   莫氏5號 莫氏5號 莫氏5號 莫氏5號 莫氏5號
杭州一機車床床身導軌寬度及淬火硬度 mm 600RC52 600RC52 600RC52 600RC52 600RC52
杭州一機車床主電機功率 kW 11 11 11或15 11或15 11或15
快速電機功率 kW 1.1 1.1 1.1 1.1 1.1
冷卻泵電機功率 w 90 90 90 90 90
寬度×高度/包裝寬度×高度 mm 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列）		 1380×1450
×1720×1710
1380×1770/
(CW6180Q)
1440×1835/
1800×2340
(CW6193系列）		 1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）		 1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）		 1550×1630/
1820×1800
1550×1790/
(CW61100Q)
1560×1900/
1800×2520
(CW61110系列）
機床長度/包裝箱長度
最大工件長度
750 mm 2890/3440
1500 mm 3690/4240 3690/3900 3700/4150 3700/4150 3700/3900
2000 mm 4070/
3000 mm 5190/5740 5190/5400 5250/5650 5250/5650 5250/5400
4000 mm 6120/6640 6100/6350 6250/6650 6250/6650 6250/6450
5000 mm 7200/7750 7200/7430 7250/8050 7250/8050 7250/7630
機床凈重
杭州一機車床最大工件長度
750 mm 3400/4400
1500 mm 3700/4700 4200/4950 4900/6000 4900/6000 5500/6350
2000 mm 4200/5000
3000 mm 4700/5900 5200/6250 5500/6900 5500/6900 6100/7250
4000 mm 5800/7700 6300/7500 6100/8000 6100/8000 6700/8150
5000 mm 6800/8800 7300/8700 6900/9000 6900/9000 7500/9200
杭州一機車床床身寬度 mm 600 600 600 600 600
杭州一機車床最大承重 kg 2000 2000 2000 2000 2000

 755/1100導軌重型車床
    CW61100B
CW61125B		 CW61160 CW61200 S1-170B
床身上工件最大膽回轉直徑 mm 1000/1250 1600 2000 1400
最大工件長度 mm 1500/3000/
5000-15000		 3000/5000/
6000-15000		 3000/5000/
6000-15000		 1500
杭州一機車床刀架上工件最大回轉直徑 mm 610/850 1200 1580 800
馬鞍內最大回轉直徑 mm       1600
馬鞍內長度 mm       440
杭州一機車床主軸孔直徑 mm 130 130 130 130
主軸孔前端錐度   公制140 公制140 公制140 公制140
主軸轉速種數 正轉 種 21 21 21 21
杭州一機車床主軸轉速種數 反轉 種 12 12 12 12
主軸轉速范圍（以下各組轉速由用戶訂貨時選擇一種）
n1*
正轉 r/min 3.15-315 2-200 2-200 2-200
反轉 r/min 3.5-278 2.24-178 2.24-178 2.24-178
n2
正轉 r/min 2-200
反轉 r/min 2.24-178
主軸每轉刀架進給量范圍 種 56 56 56 56
縱向 mm 0.1-12 0.1-12 0.1-12 0.06-7.2
橫向 mm 0.05-6 0.05-6 0.05-6 0.03-3.6
杭州一機車床上刀架 mm 0.025-3 0.025-3 0.025-3 0.015-1.8
公制螺紋螺距范圍   44種 1-120 44種 1-120 44種 1-120
英制螺紋范圍   31種 24-1/4t.p.i 31種 24-1/4t.p.i 31種 24-1/4t.p.i
模數螺紋范圍 mm 45種 0.5-60 45種 0.5-60 45種 0.5-60
徑節螺紋范圍   38種 1/2-56DP 38種 1/2-56DP 38種 1/2-56DP
床鞍最大行程 mm 最大工件長度減50 最大工件長度減200 最大工件長度減200
杭州一機車床下刀架最大橫向行程 mm 520 960 1010 980
中刀架最大行程 mm   300 300 300
上刀架最大行程 mm 300 200 200 200
刀架快速移動速度  縱向 mm/min 3740 3740 3740 3740
刀架快速移動速度  橫向 mm/min 1870 1870 1870 1870
中刀架 mm/min 935 935 935 935
尾座套筒直徑 mm 160 180 180
尾座套筒最大行程 mm 300 300 300 300
尾座套筒錐孔錐度 kw 莫氏6號 公制80 公制80
杭州一機車床主電機功率   kw 22號 22 22
杭州一機車床機床外形尺寸
長 mm 最大工件長度加
3100		 最大工件長度加400 最大工件長度加400 4287
寬 mm 2150 2320 2410 2370
高 mm 1700/1825 2600 2770 2030
杭州一機車床床身寬度 mm 755 1100 1100 1100
最大承重 kg 6000 8000 8000 1500
機床凈重
1.5m kg 9200/10200     12000
3m kg 10700/11900 21500 23500
5m kg 13000/14500 23600 25600
6m kg 13700/15400 24500 26500
7m kg 14700/16300 25700 27700
8m kg 15700/17200 27000 29000
9m kg 16500/18000 28200 30200
10m kg 17300/18800 29400 31400
11m kg 18900/20400 31500 33500
12m kg 19700/21200 32700 34700
13m kg 20500/22000 33900 35900
14m kg 21300/22800 35100 37100
15m kg 22100/23600 36300 38300
